Ob Standardanwendung oder extreme Umgebungsbedingungen – die KG-Baureihe setzt Maßstäbe in Sachen Drehmomentübertragung und Zuverlässigkeit.
Technische Vielseitigkeit und Leistungsdaten

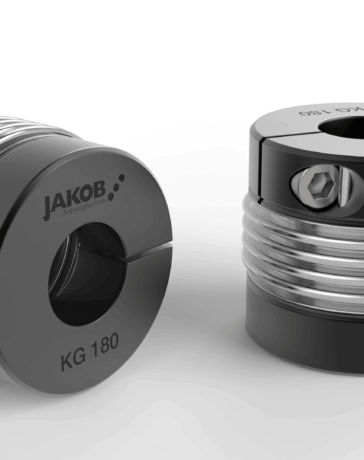

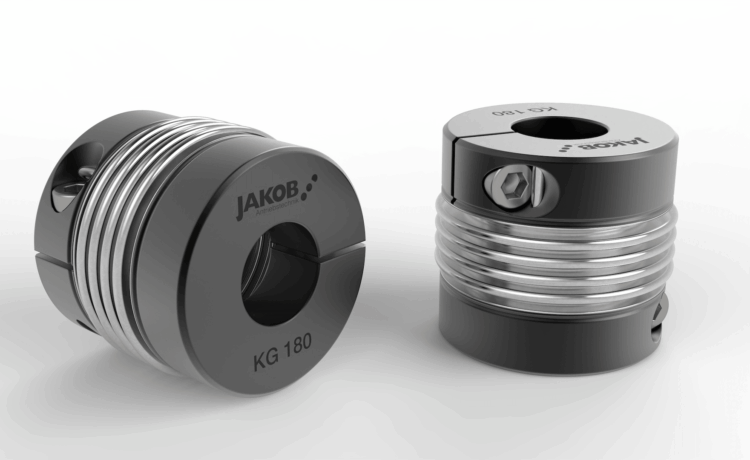

Die Metallbalgkupplungen der Serie KG (sowie die Edelstahl-Variante KG-VA) sind für höchste industrielle Anforderungen konzipiert. Das Herzstück bilden zwei-, vier- oder sechswellige Edelstahlbälge, die eine absolut verdrehsteife Kraftübertragung gewährleisten. Das Portfolio deckt dabei ein breites Spektrum ab:
- Drehmomentbereich: Von 5 Nm (Modell MKG) bis zu 3000 Nm (Modell KG).
- Wellenaufnahme: Geeignet für Durchmesser zwischen 12 und 100 mm.
- Temperaturbeständigkeit: Einsatzbereit in einem extremen Fenster von -40°C bis +300°C.
Intelligentes Design und einfache Montage
Ein besonderes Merkmal der Kupplung ist ihr asymmetrischer Aufbau: Während eine Seite über einen kundenspezifischen Flansch oder eine Nabe direkt an die Maschine angebunden wird, sorgt auf der Gegenseite eine radiale EASY-Klemmnabe für eine zeitsparende Montage. Diese Verbindung garantiert eine kraftschlüssige und spielfreie Drehmomentübertragung, wobei auf den Einsatz einer Passfeder verzichtet werden kann.
Dank des präzisen Mikro-Plasma-Schweißverfahrens, mit dem Balg und Nabe verbunden werden, profitiert die Kupplung von einer deutlich reduzierten Baulänge. Das Ergebnis ist ein kompaktes Bauteil mit exzellenter Rundlaufgenauigkeit und höchster Torsionssteife.
Einsatzgebiete: Von der Lebensmitteltechnik bis zum Weltraum
Die Anwendungsbereiche der KG-Serie sind so vielfältig wie ihre Konfigurationsmöglichkeiten. Primär werden sie auf der Eingangsseite von spielarmen Planeten- oder Schneckengetrieben verbaut.
Die Edelstahlausführung KG-VA erschließt zudem spezialisierte Branchen:
- Hygienebereiche: Abfüll-, Verpackungs- und Transportanlagen in der Lebensmittelindustrie.
- Schwerindustrie & Chemie: Hüttentechnik und galvanische Industrie.
- High-Tech-Sektoren: Anwendungen im Vakuum sowie in der Satellitentechnik.
Quelle: JAKOB Antriebstechnik GmbH
