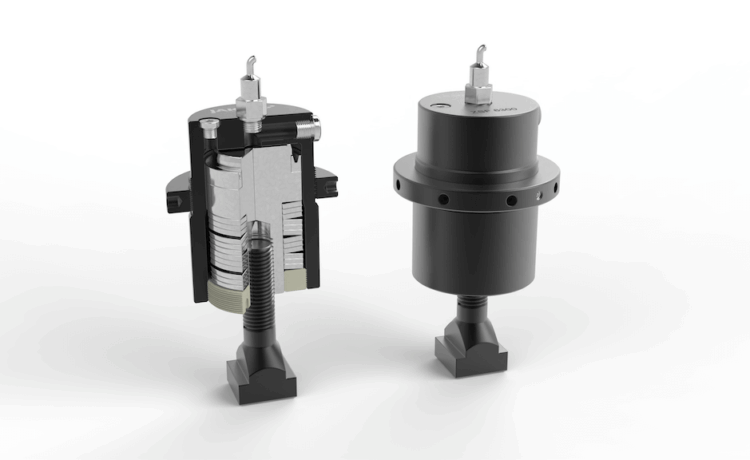

Robuste Mechanik trifft auf hydraulische Flexibilität: Die hydromechanischen Federspannzylinder der Baureihe ZSF bieten eine wirtschaftliche Lösung für anspruchsvolle Klemmaufgaben im Maschinenbau.
Wenn es um die Fixierung beweglicher Maschinenelemente oder die präzise Werkstück- und Werkzeugklemmung geht, ist Zuverlässigkeit das oberste Gebot. Mit der ZSF-Serie liefert JAKOB Antriebstechnik eine Lösung, die mechanische Beständigkeit mit hydraulischem Komfort vereint. Das System ist speziell für den Einsatz im Vorrichtungsbau konzipiert, wo Sicherheit und Langlebigkeit entscheidend sind.
Das Funktionsprinzip: Sicherheit durch Unabhängigkeit
Der Kern der ZSF-Zylinder liegt in der intelligenten Kombination zweier Wirkprinzipien:
- Mechanisches Spannen: Die eigentliche Haltekraft wird dauerhaft durch ein Paket vorgespannter Tellerfedern erzeugt. Dies garantiert, dass die Klemmkraft auch bei einem plötzlichen Abfall des Öldrucks oder im Falle von Leckagen stabil bleibt – ein wesentlicher Sicherheitsvorteil gegenüber rein hydraulischen Systemen.
- Hydraulisches Lösen: Die Hydraulik kommt lediglich zum Einsatz, um die mechanische Federkraft zu überwinden und den Zuganker oder Druckbolzen freizugeben.
Während des Betriebs wirken Tellerfederpaket und Hydraulikdruck wechselseitig auf den Kolben. Ein steigender Öldruck komprimiert die Federn bis zur gewünschten Kraftstufe; zum Entspannen wird ein entsprechender Lösedruck angelegt, der sich proportional zum Hub verhält.
Effizienter Betrieb und einfache Montage
Die ZSF-Serie zeichnet sich durch eine hohe Wirtschaftlichkeit aus. Ein permanenter Druckaufbau ist nicht erforderlich; das Hydraulikaggregat wird nur für die kurzen Lösezyklen benötigt, was den Energieverbrauch und den Verschleiß minimiert. Der nötige Einstelldruck wird lediglich bei der Erstinstallation zur Feinabstimmung der Spannkraft definiert.
Für die Anbindung stehen flexible Optionen zur Verfügung: In der Standardausführung wird ein Spanndorn oder Zuganker in den Kolben eingeschraubt. Auf Kundenwunsch fertigt JAKOB jedoch auch einstückige Varianten oder Sondergewinde an. Für den Betrieb genügt ein Standard-Hydraulikaggregat, idealerweise ausgestattet mit Manometer, Druckbegrenzungs- und Schaltmagnetventil sowie einem Druckwächter.
Die Vorteile auf einen Blick:
- Hohes Sicherheitsniveau: Konstante Spannkraft unabhängig von der Energieversorgung.
- Kosteneffizienz: Geringe Anschaffungskosten und minimale Laufzeiten des Aggregats.
- Flexibilität: Vielseitig einsetzbar in verschiedensten industriellen Anwendungen.
- Anwenderfreundlich: Unkomplizierte Handhabung und einfache Justierung bei der Montage.
